本實用新型涉及一種電液推桿套管氣回收裝置，屬于油氣田開發技術領域。 背景技術

長慶油田部分套管氣在井場就地“點火炬”燒掉，造成環境污染，能源浪費。目前， 套管氣壓力高的油井，利用定壓閥連接油套環空進油氣集輸。近年來，還進行了打氣泵、同步回轉壓縮機、燃?xì)獍l(fā)電等現場試驗，但是均未形成系列產品。定壓閥回收套管氣是在抽油機井口油管出油管線和環空出口之間安裝一個定壓閥，套壓大于集油回壓時，定壓閥打開， 套管氣進入出油管線，隨同原油一同輸送。

然而，冬季定壓閥容易凍堵，無法回收油井套管氣。油井回壓高時，套管氣無法自壓至油管線，套管氣壓力升高易導致深井泵效降低、形成氣鎖。利用定壓閥冬季大多數井場套管氣無法回收。

發明內容

本實用新型的目的在于提供一種電液推桿套管氣回收裝置，這是一種安全、環保、 經濟適用的簡易油井套管氣回收裝置，將無效燃燒的套管氣增壓回收。

本實用新型的具體技術內容如下：

氣缸以及連接電機和油泵的油缸均設在底座上，連接叉同時連接油缸和氣缸的活塞桿，套管氣管線與氣缸連接，其間設有止回閥。

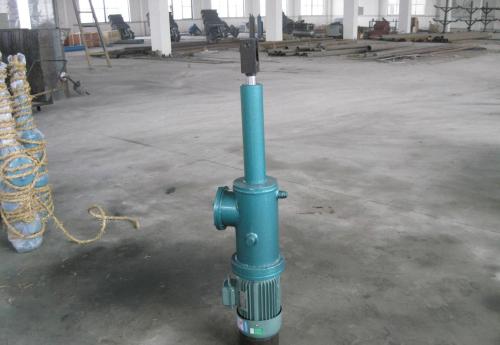

接通電動機電源，電動機帶動油泵雙向輸出液壓油至油缸，實現電液推桿連接叉的往復運動，通過連接叉帶動氣缸的活塞桿同步做往復運動，實現對套管氣體的壓縮增壓， 后輸送至油管線。

本實用新型解決了油井回壓大于套管氣壓力時，套管氣無法回收的問題。其采用變頻器控制，可以改變氣缸運行頻率。雙氣缸可以根據氣量多少和壓力高低，靈活進行二者間的串、并聯接。本裝置操作簡單，易維護，施工安裝簡便，無需動火作業。

附圖說明

附圖為電液推桿套管氣回收裝置示意圖。

具體實施方式

實施例：

參照附圖對本實用新型的實施例進一步說明：

將氣缸5和7以及連接電機1和油泵4的油缸3均裝設在底座6上，將連接叉12 同時與油缸3和兩氣缸的活塞桿11連接，再將套管氣管線9與兩氣缸5和7連接，并接上止回閥8。套管氣從套管氣進口 10進入氣缸被壓縮增壓后，從套管氣出口 2進入油管線。
